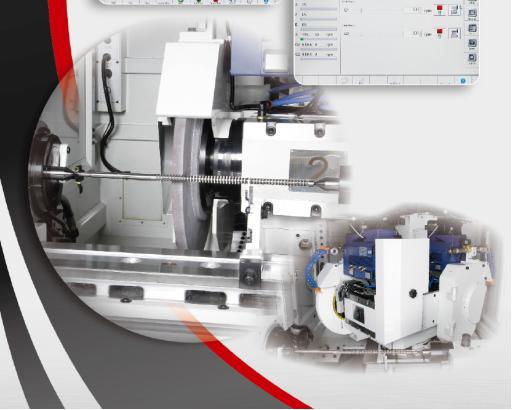

數控轉臺式內外圓復合磨床特點:
1. CNC外圓萬能轉頭磨床，適用于中型尺寸工件。
2. 兩頂間距 650 mm，工件臺旋徑 320 mm。
3. 兩頂心最大承受重量 150 公斤。
4. 砂輪頭自動旋轉 (B軸)，最小設定旋轉角度 0.0003°。
5. 機臺最多可裝載3顆砂輪。
6. 全罩式板金。
7. 工件可作內外徑，端面一次夾持研磨，以節省時間及達到高精度研磨。
8. 砂輪頭B軸直zm接驅動，可快速定位及達到高精度研磨需求。
9. 砂輪頭旋轉重復定位精度可達 <1\" (1秒 - 角度單位)。
數控轉臺式內外圓復合磨床規格:
|
OCD-3265M3 規格表 |
|
|
|
|
規格 |
|
OCD-3265M3 |
|
|
|
|
|
|
|
工作臺最大旋徑 |
|
Max. ψ320 |
mm |
|
兩頂心間最大距離 |
|
650 |
mm |
|
最大研磨直徑 |
|
Max. ψ300 |
mm |
|
兩頂心最大承受重量 |
|
150 |
kg |
|
外圓砂輪 (直式) |
外徑 x 寬 x 內徑 |
ψ510 x 50 x ψ203.2 |
mm |
|
|
周速度 |
2,700 M/min ( 45 m/s ) |
|
|
|
轉速 |
1248 |
rpm |
|
外圓砂輪 (斜式) |
外徑 x 寬 x 內徑 |
ψ510 x 75 x ψ203.2 |
mm |
|
|
周速度 |
2,700 m/min. ( 45 m/s ) |
|
|
|
轉速 |
1248 |
rpm |
|
內磨主軸 |
砂輪回數轉 |
14,000~30,000 |
rpm |
|
|
|
|
|
|
|
砂輪直徑 |
ψ43~ψ60 |
mm |
|
|
砂輪最大線速度 |
2700 |
m/min. |
|
B軸砂輪旋轉軸座 |
角度回轉范圍 |
-40° ～ +220° |
|
|
|
重復精度 |
＜1”(1秒-角度單位) |
|
|
|
旋轉時間0°~180° |
＜3s |
|
|
|
最小設定角度 |
0.0003° |
|
|
X軸砂輪軸座 |
快速移動 |
6 |
m/min. |
|
|
最小設定值 |
0.001 (Opt. 0.0001) |
mm |
|
Z軸工作臺 |
快速移動 |
6 |
m/min. |
|
|
最小設定值 |
0.001 (Opt. 0.0001) |
mm |
|
|
旋轉角度 |
0° ～ 8.5° |
|
|
工作主軸頭 |
頂針斜度 |
MT. 4 |
|
|
|
主軸轉速 |
10 ～ 300 |
rpm |
|
|
旋轉角度 |
-30° ～ +90° |
|
|
尾座 |
頂針斜度 |
MT. 4 |
|
|
|
尾座軸移動距離 |
25 |
mm |
|
電源 |
FANUC系統 |
電源：220V 控制回路：24VDC |
|
|
馬達 |
砂輪軸 |
4.0 kw 4P (5.5 hp) |
|
|
|
內磨主軸(內藏式) |
15 |
kw |
|
|
砂輪旋轉軸座-B軸(伺服馬達) |
0.75 kw (1.0 hp) Tc : 2.0 Nm |
|
|
|
砂輪軸座進給-X軸(伺服馬達) |
1.6 kw (2.1 hp) Tc : 8.0 Nm |
|
|
|
工作臺進給-Z軸(伺服馬達) |
1.6 kw (2.1 hp) Tc : 8.0 Nm |
|
|
|
工作主軸(伺服馬達) |
0.8 kw (2.1 hp) Tc : 5.4 Nm |
|
|
|
油壓泵浦 |
0.75 kw 4P (1.0 hp) |
|
|
|
潤滑系統 |
0.18 kw 4P (0.24 hp) |
|
|
容量 |
冷卻水箱 |
60 |
L |
|
|
油壓油箱 |
42 |
L |
|
|
內藏主軸冷卻油箱 |
15 |
L |
|
電源供應 |
電源容量 |
34.2 |
KVA |
|
機械尺寸 |
長x寬x高 |
3,700 x 2,910 x 2,227 |
mm |
|
|
機械凈重 |
10,000 (初步估計) |
Kg |
