特點:
1. 不受工件外型影響，不會因工件自重而影響研磨精度。
2. 以獨創的技術經驗，整合設計、研發、制造為提升研磨精度及工作效率做最佳見證，為產業降低投資成本提高獲利。
3. 以三菱控制器搭配引導式對話畫面，使操作者能在畫面指引中，引導使用大光長榮所規劃的各類研磨加工模塊，輕易地完成加工程序的撰寫。
4. 配置6個刀座ATC刀庫，以HSK100刀桿使用，可同時裝在適用尺寸的砂輪進行研磨，自動換刀系統可簡化工作物加工更換砂輪的動作，執行最佳效率之加工方式。
規格:
|
規格 機型 |

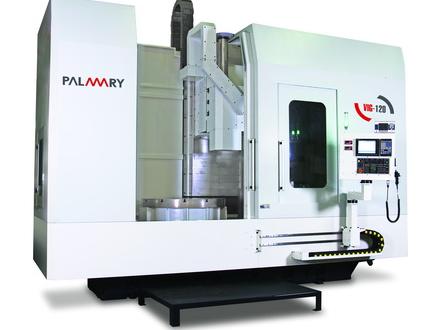

VIG-120 |
|
能力 |
|
|
內徑研磨尺寸范圍(z軸)(mm) |
Ψ150 ~ Ψ1,200 |
|
外徑最大研磨尺寸 |
Max. Ψ1,200 |
|
Z軸外徑可研磨最大深度 |
600 |
|
工件最大旋徑 |
Ψ1,300 |
|
工件最大長度 |
600 |
|
工件最大負荷 |
5,000 |
|
行程 |
|
|
X軸左右移動 |
1,400 |
|
Z軸上下移動 |
750 |
|
X/Z 切削速度(m/min) |
0 ~ 6000 |
|
X/Z 軸最小設定單位 |
0.001 |
|
X/Z 軸滑軌形式 |
V型靜壓 / 線軌 |
|
砂輪主軸 |
|
|
砂輪最大轉速 |
6,000 |
|
砂輪直徑 |
Ψ80 ~ Ψ200 |
|
刀桿錐度形式 |
HSK 100 |
|
工件主軸回轉速度 (rpm) |
5 ~ 100 |
|
砂輪自動交換ATC |
|
|
砂輪自動交換數 |
6 |
|
刀桿錐度形式 |
HSK 100 |
|
馬達 |
|
|
主軸馬達 |
7.5 |
|
工作臺尺寸 |
Ψ1,200 |
|
機械尺寸 |
5.9m x 5.15m x 4.75m |
|
機械重量 |
24,000 kg |
|
電壓 |
380 V |
|
控制系統 |
Mitsubishi M70 |
