靜壓無心磨床 (H系列) 其砂輪主軸、調整輪主軸以及下滑軌(進刀軸)皆采用精密的液靜壓結構，
最小進給量可設定0.0005mm，滿足客戶對于工件圓度、表粗、加工尺寸等精度要求。
產品特色
|
機體 |
|
高剛性的機體結構，機體采用米漢娜鑄鐵制成，經燒燉處理及時效處理后再加工。滑軌經過高周波硬化處理、精密研磨，機體材質穩定，無變形之疑慮，耐磨耗性優異。 |
|
采用靜壓主軸及滑軌的優勢 |
|
■ 無金屬間磨耗，提升機器的使用壽命
■ 低金屬摩擦，加工時溫升低、不易變形，提升加工穩定性及工件精度。
■ 高壓油膜包覆主軸周圍，適合高速旋轉。
■ 高精度應用及恒定的旋轉，確?；剞D(zhuǎn)精度。 |
|

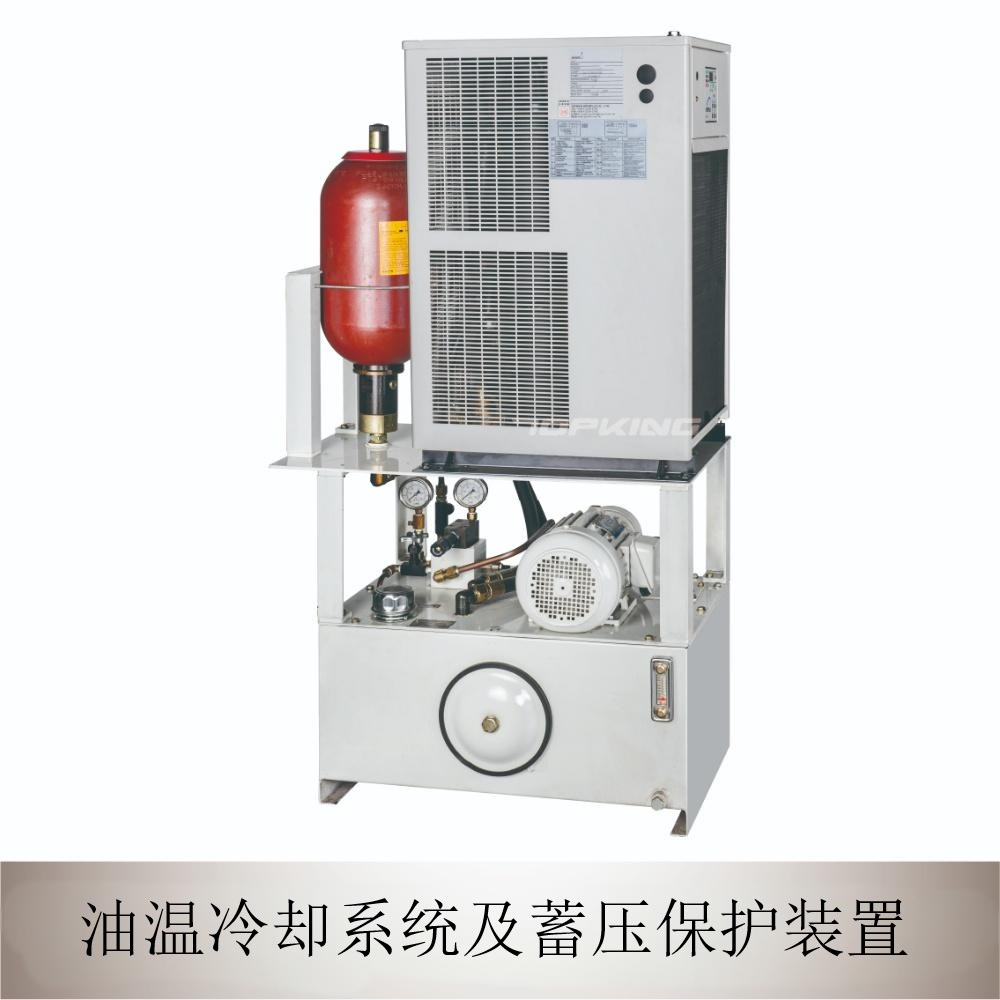

蓄壓保護裝置及油溫冷卻系統 |
|
■ 標準配置液壓皮囊式蓄壓器，作為機器在非預期的狀況下斷電時的緊急應變支援。特殊的蓄壓器設計，能促使靜壓油在因斷電造成的壓力下降時，回流至主軸的靜壓系統中?？杀苊庵鬏S在高速運轉的狀態下因斷電導致靜壓油膜瞬間喪失而造成的損壞。
■ 油溫冷卻系統搭配油溫冷卻機，有效的維持油溫恒溫，防止主軸因油溫的變化而影響加工精度。 |
|

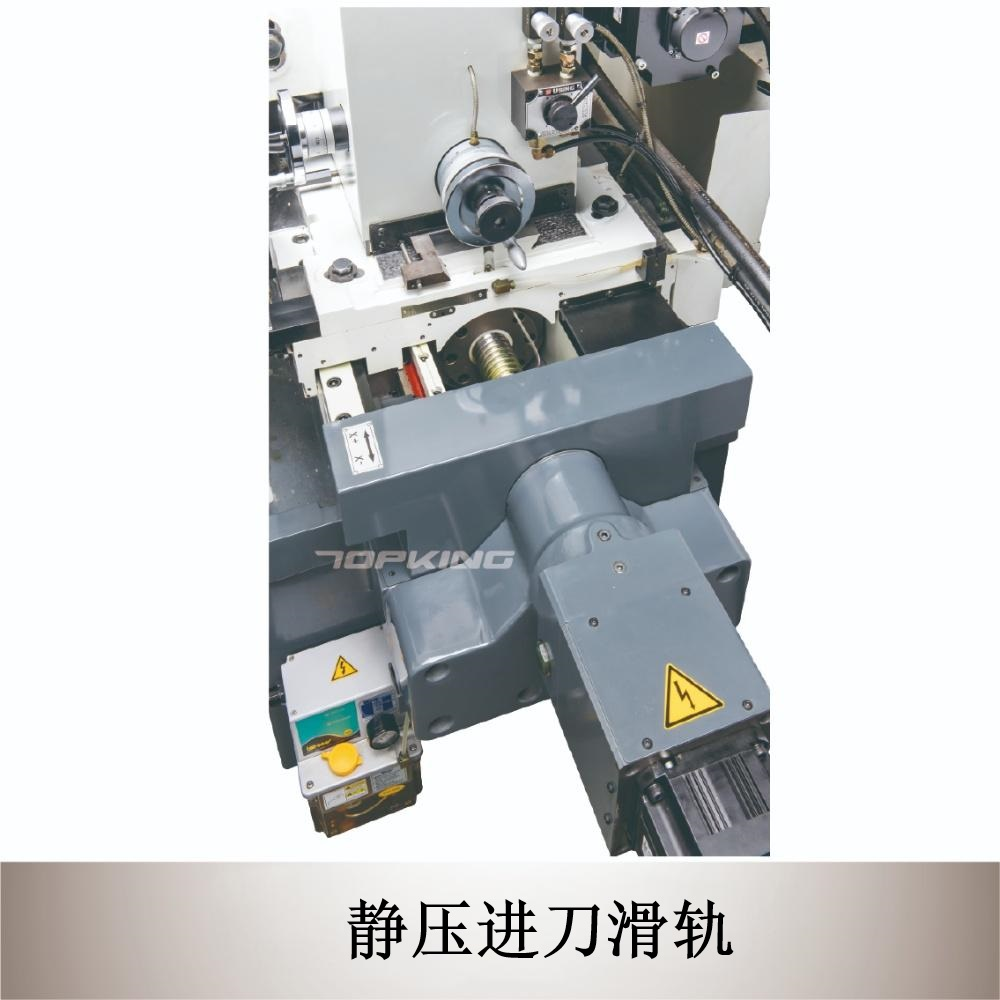

靜壓進刀滑軌 |
|
下滑臺采用精密型自動潤滑靜壓結構，滑動順暢、快速，進刀精準，使加工更穩定。
■ 下滑軌采伺服馬達驅動，搭配諧和式減速機。其結構特性降低背隙產生、增加扭力，提升加工效率及穩定加工品質。
■ 微調式進刀裝置，手動最小進刀量可設定0.001mm。數值控制可設定最小進刀量為0.0001mm，以滿足各種工件精度要求。 |
軸向組合-NC系列適用
|
一軸控制
X軸
調整輪下滑板自動進刀 |
|
|
二軸控制
Z軸
砂輪自動修整(垂直軸)
X 軸
調整輪下滑板自動進刀 |
|
產品規格
|
能力 |
|
|
工作物直徑 |
Ø1 ~ Ø45 mm |
|
停止式最大長度 |
205 mm |
|
自動進給最小設定值 |
0.0005 mm |
|
砂輪 |
|
|
尺寸 (外徑x寬度x內徑) |
Ø455 x 205 x Ø228.6 mm |
|
線速度 |
45 m/sec |
|
線速度 |
1800 rpm |
|
調整輪 |
|
|
尺寸 (外徑x寬度x內徑) |
Ø255 x 205 x Ø127 mm |
|
調整輪轉速 |
10 ~ 300 rpm |
|
調整輪傾斜角度 |
+5° ~ -3° |
|
調整輪旋轉角度 |
±5° |
|
手輪 |
|
|
上滑軌進刀手輪 |
4 mm/rev. (0.05 mm/graduation) |
|
下滑軌微調手輪 |
0.08 mm/rev. (0.001 mm/graduation) |
|
修整進刀手輪 |
2 mm/rev. (0.01 mm/graduation) |
|
馬達 |
|
|
砂輪馬達 |
7.5 kW (4P) |
|
調輪馬達 |
3.5 kW (伺服馬達) |
|
油壓泵浦 |
1.5 kW |
|
冷卻液馬達 |
0.18 kW |
|
油冷機馬達 |
0.37 kW |
|
下滑板進刀馬達(X軸) NC 1軸 |
1.0 kW |
|
容器容量 |
|
|
油箱 |
90 L |
|
水箱 |
100 L |
|
機器 |
|
|
尺寸(長x寬x高) |
4560 x 2200 x 1950 mm |
|
重量 |
4300 kg |
