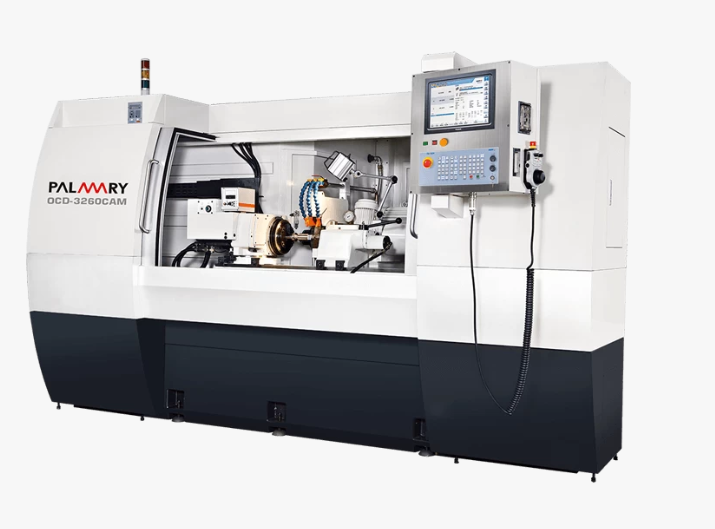

OCD-3260CAMCNC外圓磨床 CAM 專用機 OCD-3260CAM
簡要描述：
外圓磨床主體結構，搭配C軸實行角度控制工作主軸（直結式電主軸），以研磨各式異形研磨。工作主軸搭載精密角度譯碼器，角度控制分辨率可達0.1um。
瀏覽次數：4537
發布時間：2018-08-01
索取報價
設備特性：
外圓磨床主體結構，搭配C軸實行角度控制工作主軸（直結式電主軸），以研磨各式異形研磨。
工作主軸搭載精密角度譯碼器，角度控制分辨率可達0.1um。
進刀軸采用線馬驅動方式，配合全閉式回路控制光學尺，加工精度高。
保留外圓磨床各項功能，可分別應用于角度控制與速度控制。
搭配大光長榮自行開發CAD/CAM軟件（選配），客制圖形轉出研磨路徑迅速便捷。
采用高速運算控制器，PC Based+Windows XP 作業系統下執行，允許使用第三方應用軟體。
可選配間隙消除（防撞）裝置，強化研磨制程能力的穩定，防止程式執行時錯誤動作所造成機件碰撞的損傷。
依功能性需求，搭配主軸臺式樣（金屬法）及尖型成形修整輪式樣（排列式）。
|
OCD-3260CAM |
|
|
能力 |
|
|
工作臺最大旋徑 |
Ø320 mm |
|
兩頂心間最大距離 |
600 mm |
|
最大研磨直徑 |
Ø300 mm |
|
兩頂心間最大承受重量 |
150 kg |
|
砂輪 |
|
|
外徑 x 寬 x 內徑 |
Ø355 x 50 x Ø127mm |
|
周速 |
45 M/s |
|
轉速 |
2245 r.p.m. (2420 r.p.m.) |
|
砂輪軸座 |
|
|
快移速度 |
10 M/min |
|
最小設定值 |
0.001 mm (0.0001 mm) |
|
滑臺 |
|
|
快移速度 |
10 M/min |
|
最小設定值 |
0.001 mm (0.0001 mm) |
|
旋轉角度 |
0° ~ 12° |
|
工作主軸頭 |
|
|
頂針斜度 |
MT. 4 |
|
主軸轉速 |
0~300 r.p.m. |
|
凸輪研磨速度 |
0~30 r.p.m. |
|
工作主軸負荷(含夾具) |
35 kg (最長長度 150 mm) |
|
尾座 |
|
|
頂針斜度 |
MT. 4 |
|
尾座軸移動距離 |
25 mm |
|
控制器 |
FAGOR |
|
馬達 |
|
|
砂輪主軸 |
5.5 kW |
|
工作主軸 |
2.5 kW |
|
砂輪軸座進給 |
3.6 kW |
|
工作臺進給 |
3.6 kW |
|
油壓泵浦 |
0.75 kW |
|
砂輪軸潤滑泵浦 |
0.18 kW |
|
冷卻泵浦 |
0.18 kW |
|
箱量 |
|
|
潤滑油箱 |
18 L |
|
選配件用潤滑油箱 |
18 L |
|
機臺重量 |
|
|
凈重 |
4250 kg |
