特點：
高精度
高精度、高剛性的全規格六軸CNC培林主軸式樣無心磨床，可對應廣泛研磨需求。
高剛性
床身、結構支撐肋等采最適配置，設計出高剛性且精度穩定的本臺。
培林主軸式樣
采用超精密復列式滾柱軸承的高剛性單持式砂輪主軸，使研磨更輕快、更精密。
|

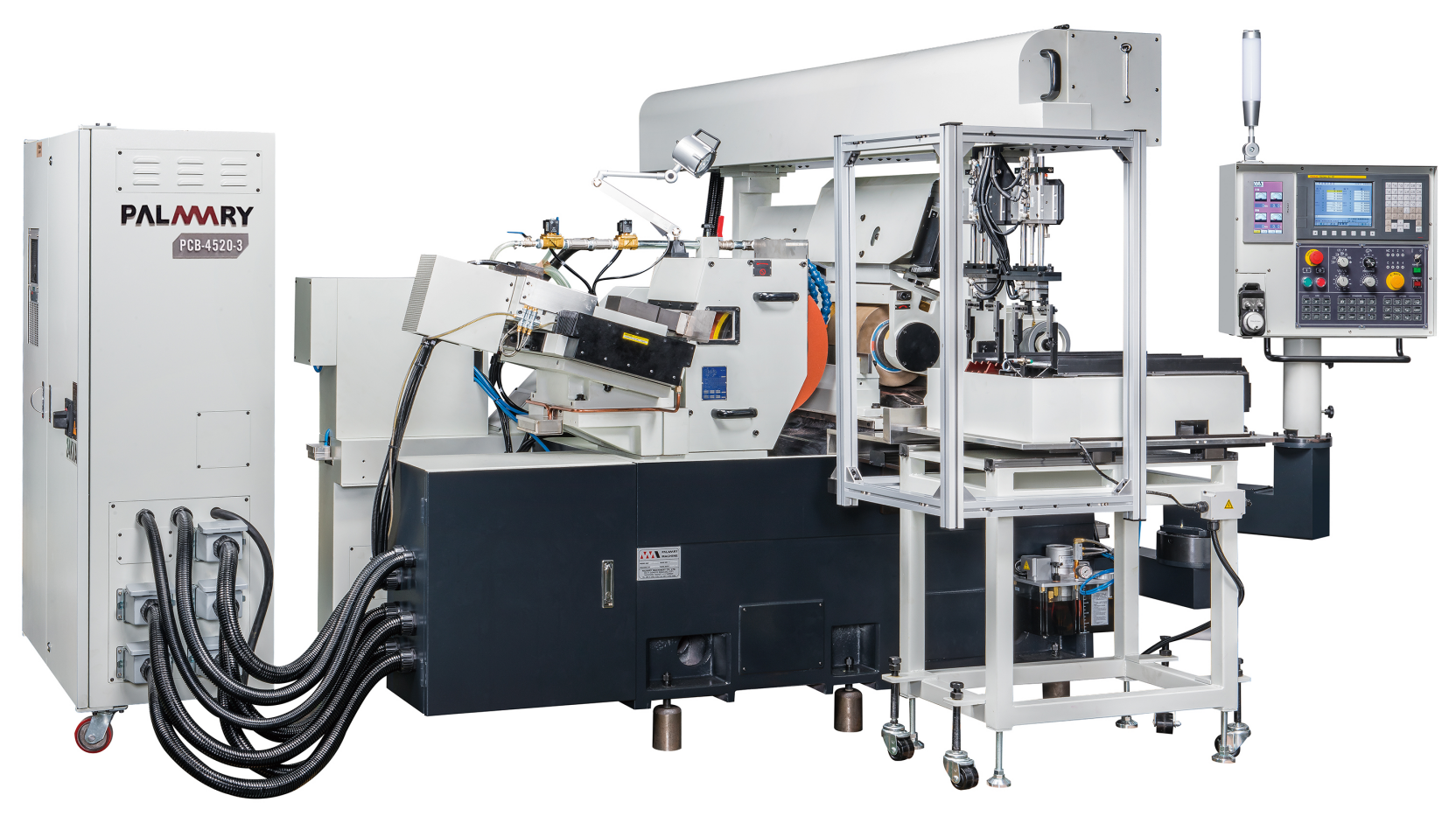

PCB-4520 |
|
|
能力 |
|
|
研磨工作物直徑 |
Ø1~80 mm |
|
砂輪 |
|
|
砂輪尺寸 (外徑x寬度x內徑) |
Ø455 x 205 x Ø228.6 mm |
|
砂輪周速 |
最大 3000 M/min (2100 r.p.m.) |
|
砂輪驅動馬達 |
11 kW x 4 P |
|
潤滑方式 |
油霧式 |
|
調整輪 |
|
|
調整輪尺寸 (外徑x寬度x內徑) |
Ø260 x 205 x Ø101.6 mm |
|
轉速 |
10~300 r.p.m. (無段) |
|
馬達 |
2.0 kW 伺服馬達 |
|
傾斜角度 |
+5° ~ -5° |
|
水平旋回角度 |
+0.5° ~ -0.5° |
|
修整角度 |
+5° ~ -5° |
|
前后微距調整 |
+3 ~ -3 mm |
|
下滑板 |
|
|
方形滑板 |
滾珠螺桿 + 減速機 |
|
上滑板 |
|
|
方形滑板 |
滾珠螺桿 + 減速機 |
|
潤滑 |
強制潤滑自動給油 |
|
控制器 |
FANUC |
|
機械尺寸 |
|
|
長 x 寬 x 高 |
2870 x 2453 x 2326 mm |
|
凈重 |
3800 kg |
