特點：

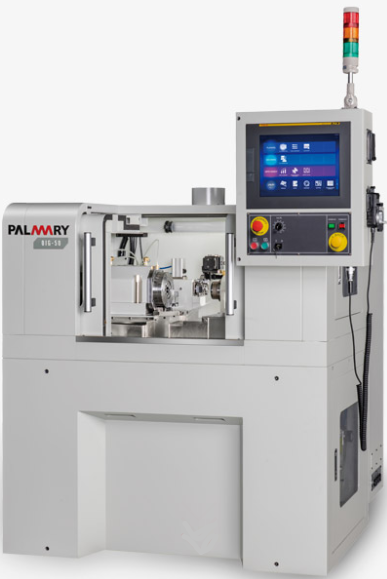

大光長榮新一代CNC小型化內圓磨床，采用內藏式主軸設計，為追求更卓越穩定而采用礦物人造鑄造本臺，并將占地小型化及優雅的造型，搭配先進CNC控制器與對話式界面，將內圓磨床技術帶進另一個新領域。
礦物鑄造本臺
采用人造礦物鑄造本臺，機身堅固耐用且穩定，可安定地進行高精度加工，提供穩定基礎。
機臺小型化
本臺面積僅B1紙張尺寸，將機臺占地縮小化，更能搭配自動化設計，達到提高客戶廠房土地使用率。
內藏式主軸
砂輪軸與工作主軸均采用內含高性能培林的內藏式主軸，可實現高精度的研磨加工需求。
高速研磨效率
X、Z軸采用線性伺服馬達，能符合客戶高速研磨需求并縮短加工時間，兩軸也配置光學尺，以實現高速精密研磨效率。
|
OIG-50 |
|
|
能力 |
|
|
最大夾持可能外徑 |
Ø50 mm |
|
最大研磨內徑 |
Ø20 mm |
|
最大加工長度 |
40 mm |
|
工作主軸頭 (內藏式) |
|
|
旋轉角度 |
+0.5° ~ -0.5 ° |
|
主軸外徑 |
Ø160 mm |
|
轉速 |
0~3000 r.p.m. |
|
夾持方式 |
自動空壓夾爪 ( 3爪 - 6" ) |
|
驅動方式 |
內藏馬達 |
|
潤滑方式 |
油氣 |
|
冷卻方式 |
油路循環 |
|
砂輪主軸 (內藏式) |
|
|
主軸外徑 |
Ø100 mm |
|
轉速 |
90000 r.p.m. |
|
潤滑方式 |
油氣 |
|
冷卻方式 |
油路循環 |
|
X 軸滑板 |
|
|
導軌方式 |
線軌 |
|
驅動方式 |
線性馬達 |
|
最小設定值 |
0.0001 mm |
|
快速進刀 |
20 M/min. |
|
移動行程 |
70 mm |
|
Z 軸滑板 |
|
|
導軌方式 |
線軌 |
|
驅動方式 |
線性馬達 |
|
最小設定值 |
0.0001 mm |
|
快速進刀 |
20 M/min. |
|
移動行程 |
140 mm |
|
滾輪修整 (內藏式馬達) |
|
|
修整方式 |
修整滾輪 |
|
驅動方式 |
內藏式馬達 |
|
轉速 |
5000 ~ 10000 r.p.m. |
|
潤滑方式 |
油氣 |
|
冷卻方式 |
油路循環 |
|
控制系統 |
|
|
軸數 |
2 軸 |
|
品牌 |
FANUC |
|
冷卻系統 |
|
|
冷卻方式 |
油溫冷卻機 |
|
冷卻部位 |
主軸、線軌、砂輪主軸、修整主軸 |
|
本臺 |
|
|
材質 |
人造礦物本臺 |
|
機械重量 |
|
|
機械重量 |
2000 kg |
